产品介绍

DZ8731深灰色双组分碳化硅陶瓷涂层，由高性能耐磨抗蚀碳化硅微粉与改性增韧树脂复合而成，适用于风机、水泵等易磨损部件的修复与防护。具备优异的耐磨、抗蚀性能和高粘接强度，耐水、耐酸、耐碱，支持机械加工，提升设备运行效率。

适用范围

1、风机：修复和保护风机叶片、壳体等易磨损部位。

2、水泵：防护水泵叶轮、泵壳，减少冲刷磨损。

3、浆液循环泵：修复和保护浆液循环泵的叶轮和壳体。

4、浆液搅拌桨：保护搅拌桨表面，防止腐蚀和磨损。

5、管道：防护输送腐蚀性介质的管道内壁。

6、阀门：修复和保护阀门内部易磨损部件。

7、搅拌器：保护搅拌器叶片和壳体，提高其耐久性。

8、脱硫塔：防护脱硫塔内壁，抵御酸性介质腐蚀。

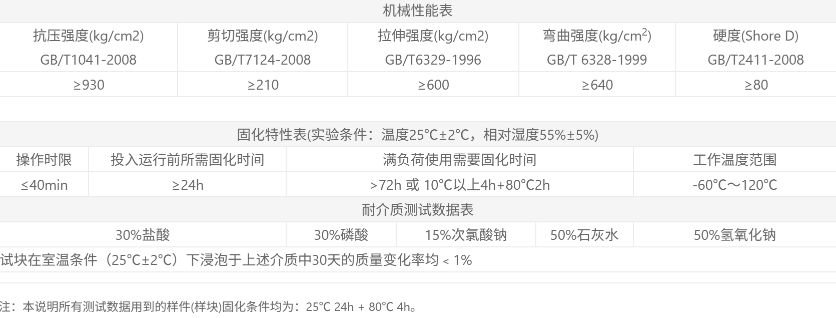

产品性能

使用方法

可涂刷碳化硅耐磨涂层使用方法分四步，操作高效适配工业维修场景：

1. 基面处理：用角磨机或喷砂机清除待修部位油污、锈迹及松动物，打磨至表面粗糙（Ra30-50μm），确保清洁干燥以增强胶层附着力。

2. 配比混合：按A:B=8:1比例称取双组分胶料，电动搅拌3-5分钟至均匀无结块（避免气泡），黑色小颗粒均匀分散，保持材料性能稳定。

3. 涂抹施工：将混合后胶泥用刮刀或镘刀均匀涂抹于磨损面，单次厚度控制在0.5—1mm（过厚易开裂）；深沟或缺陷处可分层施工（间隔1小时，待前层初凝后涂覆）。

4. 固化养护：室温下静置18小时完全固化（若需加速可80℃加热2小时），快速形成高强度耐磨层，缩短设备停机时间。

注意事项

1、本资料标注的参数数据由我公司实验室或第三方机构检测取得，由于工业环境复杂多样，资料中的参数数据仅供用户借鉴、参考，不作为购买、理赔依据。建议用户联系我们索取样品，并模拟实际工况进行用前测试。

2、本资料中的使用方法仅为指导性通用方案，正式施工前请根据现场实际情况确定更加合理的施工方案。

3、参考固化时间为25℃时取得，环境温度低于25℃时产品固化时间会随之延长，如需加快固化速度可采取适当的加温措施；

4、施工环境温度高于25℃或一次性混合量过大时都会加快产品的固化速度，此时应适当缩短操作时间并减少混合量。

包装存运

1、每套10公斤，每箱20公斤

2、保质期：阴凉通风处保存2年

3、本产品为一般化学品，按非限制性货物条件运输；

4、放置于阴凉、通风、干燥处密闭储存；

5、运输、储存过程中应远离儿童和危险品，避免倒置、磕碰。
