产品介绍

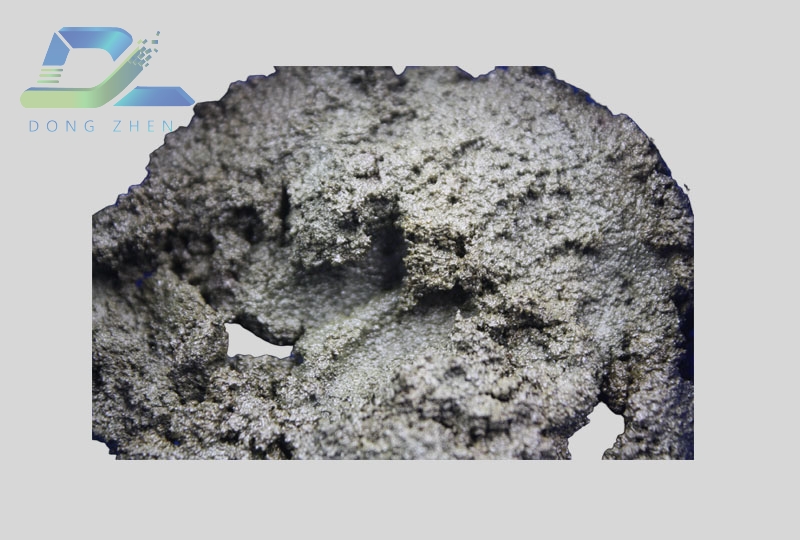

       石墨烯通用防腐修补剂DZ8407是一款兼具“修补”与“防护”功能的高性能抗蚀材料，以石墨烯为核心，复合硅微粉、纳米氧化铝粉、钛白粉等耐蚀颗粒与改性增韧耐热树脂，形成“陶瓷硬质+聚合物柔韧”的复合防护体系，综合性能优异。

其耐腐蚀性尤为突出：石墨烯作为纳米级片层结构，可有效阻隔腐蚀介质渗透；硅微粉、纳米氧化铝粉构建致密抗蚀屏障，抵御水汽、盐雾、酸碱及化学介质长期侵蚀；钛白粉则强化紫外线与氧化环境耐受性，尤其适用于潮湿、高盐或化工腐蚀严苛场景。

复合结构赋予材料“刚柔并济”的特性：改性增韧耐热树脂作为粘结相，不仅提升与基材的附着力（≥5MPa），更通过分子链柔化抵消陶瓷颗粒脆性，使涂层兼具高硬度（邵氏80-90A）与强抗冲击性（50N·m冲击无脱落），彻底解决传统陶瓷涂层易脆裂问题。

灵活性与通用性强：产品呈半流体膏状，可涂刷覆盖泵、阀、管路、热交换器端板等复杂曲面及大面积平面，既适用于设备局部修补（如搪瓷脱落、轻微磨损面），也可直接作为重防腐涂料用于钢结构、海水管道、煤浆管道等新建或维护场景，实现“修补+预保护”双重功能。

      凭借全场景适配性，DZ8407覆盖工业设备从日常维护到长效防护的全生命周期需求，显著降低综合维护成本。

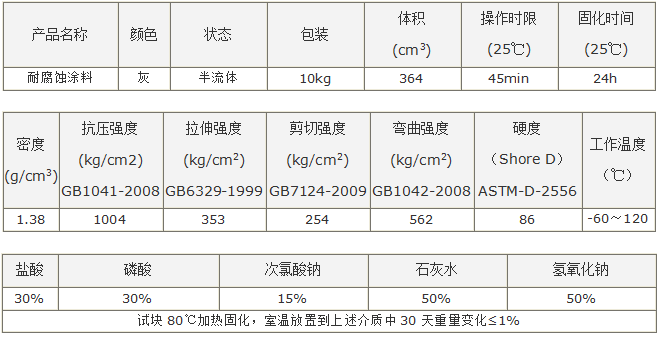

产品性能

测试数据采用企业标准Q/DZ2019/1获得

使用方法

   施工前需彻底清理待修补或防护部位：用角磨机、钢丝刷或砂纸清除表面油污、锈迹、旧涂层及松动物，确保基材清洁、干燥、无杂质，粗糙度控制在30-50μm（可用砂纸打磨增强附着力）。

   按产品配比（通常A:B=5:1）称取双组分材料，快速搅拌均匀（约2-3分钟），避免长时间混合导致提前固化；若需调整施工粘度，可少量添加配套稀释剂（按说明书比例）。

   使用毛刷或刮刀均匀涂刷，第一层薄涂（50-80μm），表干后（约4-6小时）涂刷第二层（总厚度100-200μm），复杂部位（焊缝、边角）需重点覆盖，确保涂层与基材紧密贴合。

   常温下固化24小时（或60-80℃加热4-6小时加速固化），固化后检查涂层完整性，无漏涂、气泡即可投入使用。

注意事项

1、温度低于15℃时，应采取适当加温措施，否则应延长固化时间。

2、当环境温度较高或混胶量较大时操作时间将会缩短建议涂层厚度在2MM以上。

3、本品属非危险品，但勿入口和眼，避免长期与身体直接接触。

4、配比后材料需30分钟内用完；施工环境湿度≤75%，避免雨雾污染；固化前遮挡灰尘，防止杂质混入；完全固化后可投入使用，正常工况下无需额外维护。

包装存运

每套600g  每箱6公斤  保质期2年

本产品为一般化学品，按非限制性货物条件运输；放置于阴凉、通风、干燥处密闭储存；运输、储存过程中应远离儿童和危险品，避免倒置、磕碰。

产品声明

本文中技术数据均为典型值，不作为产品验收标准，仅供参考，测试数据采用企业标准Q/DZ2019/1获得。以上数据是在实验室特定条件下测定，本公司保证是可靠的；但由于使用的环境及工况等不同，实际应用以实测性能数据为准。贮存条件、运输等因素都会对胶的稳定性及物理、机械性能产生影响。对于采用我司无法控制的方法得到的结果，我们恕不负责。建议用户在使用前，根据数据进行试验，确认适用性。
