产品介绍

       DZ426耐腐蚀修补剂由各类高性能耐磨、抗蚀材料（如陶瓷、碳化硅、金刚砂、钛合金）与改性增韧耐热树脂进行复合得到的高性能耐磨抗蚀聚合陶瓷材料。修补各类遭受常温腐蚀的泵、阀、管路、热交换器端板、叶片并可进行大面积预保护。

适用范围

        主要用于风机、水泵、浆液循环泵叶轮、壳体、浆液搅拌桨等冲刷磨损的修复和预防护。

产品性能

注：本参数为实验室条件下（温度23±2℃，相对湿度50±5%）取得，由于实际工况比较复杂，建议用户根据实际工况做预测试。

使用方法

1. 表面处理：

      对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。
2.  配制：

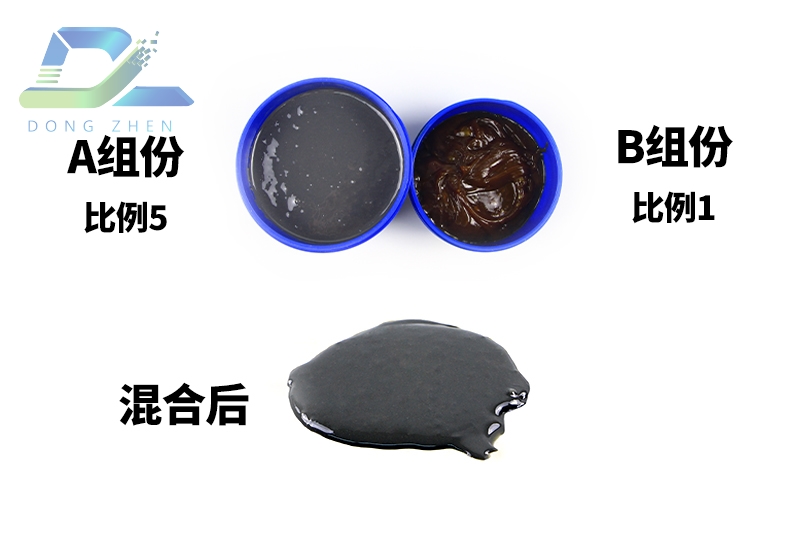

      按重量比5:1将DZ426碳化硅面涂A、B两组份混合均匀，并在45min内用完。一般是边施工边配胶，一次配胶量最大不能超过2公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组份适当加热以降低粘度便于配置；
3. 涂敷：

      将混合好的材料按十字交叉涂抹两遍于待修部位，胶层以0.2-0.5mm为宜。胶层要压实，使之与基材充分浸润。大面积防护可以根据情况刷2～3两遍
4. 固化：

      25℃固化24小时可投入使用，温度低于15℃时，胶层固化不完全，应在涂层初步固化后加热至80℃保温2小时促进涂层完全固化（可用碘钨灯距涂层40cm的距离进行照射加温）。

注意事项

1. 本品属易燃品，请远离儿童，施工处必须保持良好通风，勿遇明火。
2. 固化前应避免与眼、口、皮肤等接触，若不慎触及，立即用大量清水冲洗。

包装存运

1. 双组份，10kg/组，塑料桶装。

2. 阴凉干燥处密闭贮存，保质期1年。

3. 运输中避免倒置，避免磕碰，按非危险品运输。
