产品介绍

       DZ228是由高性能耐磨耐磨陶瓷颗粒与改性增韧耐热树脂进行复合得到的高性能耐磨抗蚀聚合陶瓷材料。广泛用于各类磨损件的修复和在各类有耐磨、抗蚀要求的机件表面制备耐磨防腐涂层。中等负荷粗颗粒冲蚀磨损的溜槽、旋流器、离心机、振动筛、泵体、风机壳体、管道弯头、管道螺旋输送器等的修复和预保护。

适用范围

       对重度磨损设备专业修复预保护。

产品性能

1. 与金属类基材具有很高的结合强度。
2. 不流淌，成型性好，固化速度快，操作工艺性好。
3. 适用于多种磨损、腐蚀工况的修复和防护。

使用方法

1. 表面处理：

      对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。

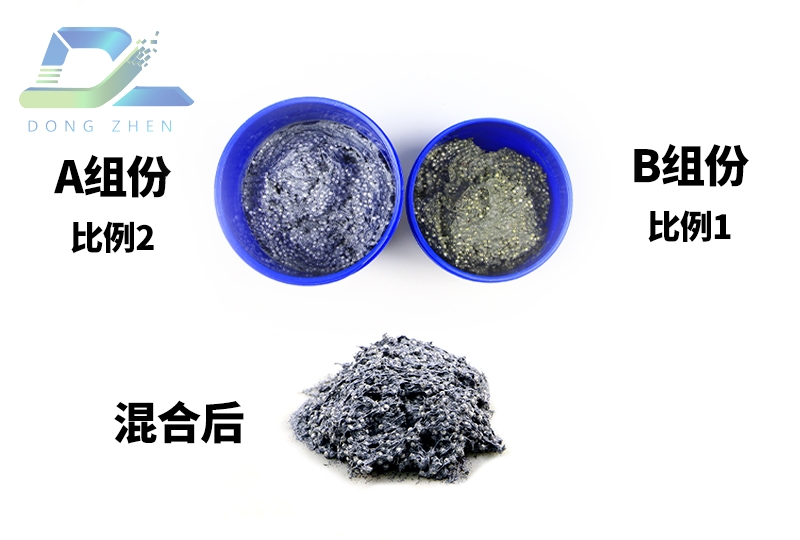

2. 配制：

      按重量比2:1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量最大不能超过1.5公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。
3. 涂敷：

      DZ228合适的涂层厚度是4－8mm，最厚可涂30mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润；涂层涂到尺寸后表层要修平整，如表面要求高可用HRT426防腐涂层胶涂敷表面做面涂，本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。
4. 固化：

      25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。

注意事项

1. 本品属易燃品，请远离儿童，施工处必须保持良好通风，勿遇明火。
2. 固化前应避免与眼、口、皮肤等接触，若不慎触及，立即用大量清水冲洗。

包装存运

1. 双组份，10kg/组，塑料桶装。

2. 阴凉干燥处密闭贮存，保质期1年。

3. 运输中避免倒置，避免磕碰，按非危险品运输。
