产品介绍

       DZ7045泵修复材料是由武汉东臻科技有限公司核心技术合成的高性能NDI-PTMG改性环氧树脂和耐磨骨料复合得到的高性能耐磨抗蚀材料，主要用于修复遭受严重冲蚀的矿用渣浆泵，修复工件原尺寸恢复后的寿命一般达到新工件寿命的1.5倍以上。

适用范围

        渣浆泵、旋流器的修复，也适用于重介冲蚀磨损的分级机、射流机、沉砂嘴、矿浆搅拌器、输料管道弯头等的修复和预保护。

产品性能

1. 可常温固化，抗冲击性能优异；
2. 耐磨抗蚀性优异，粘接力高；
3. 适用于重介质磨损冲蚀工况的修复和防护；
4. 施工方便，对施工人员无很高技术要求。

注：本参数为实验室条件下（温度23±2℃，相对湿度50±5%）取得，由于实际工况比较复杂，建议用户根据实际工况做预测试。

使用方法

1. 表面处理：

      对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘（将HRT7045专用底涂按规定比例混合均匀并刮涂于金属基材表面，然后等待底涂初步固化）；
2. 配制：

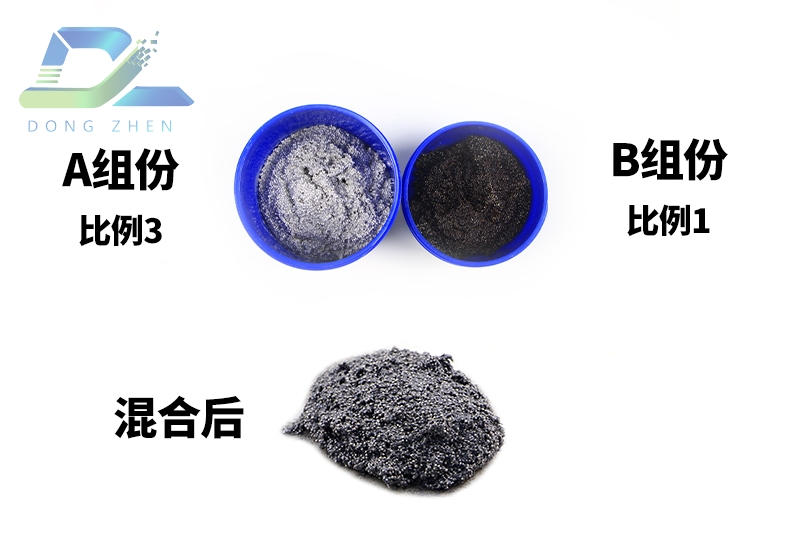

      按重量比3:1将A、B两组份混合均匀，并在20min内用完。一般是边施工边配置，一次配置量最大不能超过4公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。温度低时可将A组份适当加热以降低粘度便于配置；
3. 涂敷：

       在底胶刚刚初步固化时，将混合好的材料逐层涂敷于待修部位，涂层要压实，合适的涂层厚度是4～10mm，最厚可涂30mm，涂层涂到合适尺寸后表层要修平整，本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象；
4. 固化：

       25℃固化24小时可投入使用（如能加热到60～80℃保温2小时，可提高综合性能的30%），若温度低于5℃应采用加热或延长固化时间来促进固化。一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。

注意事项

1. 本品属易燃品，请远离儿童，施工处必须保持良好通风，勿遇明火。
2. 固化前应避免与眼、口、皮肤等接触，若不慎触及，立即用大量清水冲洗。

包装存运

1. 双组份，10kg/组，塑料桶装。

2. 阴凉干燥处密闭贮存，保质期1年。

3. 运输中避免倒置，避免磕碰，按非危险品运输。
