水泥厂余热发电管道设备耐磨陶瓷涂料，DZ-GY09L

1、DZ-GY09L耐磨陶瓷涂料是由武汉东臻科技有限公司生产，本产品主要由刚玉、莫来石等耐磨骨料和a-AL2O3超微粉、硅粉组成，同时添加涂料助剂、陶瓷粉末、复合材料粉末、复合硅铝酸盐结合剂等，颗粒紧密堆积，成型快，强度高，三天既可达到设计强度。

 2、DZ-GY09L耐磨陶瓷涂料是一种无机胶凝材料，由于原料采用特殊的处理方法和严格工艺控制组成，通过一系列的化学反应，使其能在常温下形成极高的强度及硬度，达到陶瓷的结合强度标准，故而称陶瓷耐磨涂料。由于添加了纳米粉末材料以及烧结助剂，使该种高温耐磨涂料具有高温稳定性好，高温失去结晶水不会造成涂料松散以及在较低的温度可以重熔的作用，提高了该耐磨涂料的长期使用的稳定性能。它具有施工方便，维护容易，成本低廉的特点而被广泛采用。 陶瓷耐磨料主要有骨料和超细结合粉两相组合，颗粒紧密堆积，因而没有较大的宏观缺陷，体积密度大，其常温下强度可达150MPa以上。是普通混凝土和耐火浇筑料无法比拟的。原料主要采用离子化合物和部分人工合成共价化合物，根据固体理论，离子键和共价键属强结合键，而结合系统由于采用复合强化措施和特殊处理，形成化学结合，所以强度和刚度很大，可有效抵御物料的高速冲击力和剪切应力。在施工现场，将干粉骨料、结合剂、固化剂混合到一起搅拌均匀，然后将洁净的水加入这种材料持续搅拌直至粘稠状态，采用人工或机械方式涂抹在设备内衬或表面，经过一系列的化学反应，在常温下，施工后即可使用。

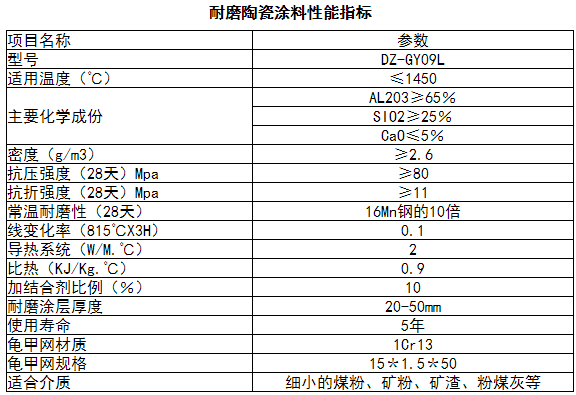

 3、耐磨陶瓷涂料的特点：

（1）具有极高的机械强度和刚度。陶瓷耐磨涂料主要由耐磨骨料和结合系统组成，密度非常大，无大的宏观缺陷，强度可达150MPa，是一般混凝土和耐火浇注料无法企及的，主要是采用了离子化合物和部分人工合成共价化合物，其离子键结合牢固，所以强度和刚度很大，可有效抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和特殊处理，形成化学结合，致使其强度很高。

（2）具有优良的韧性和抗震性。由于陶瓷耐磨涂料采用无定向钢纤维和定向网状增强措施，通过耦合进一步改善韧性，所以抗断裂、韧性强，可有效防止冲击力造成的破损和剥落。另一方面，由于离子键和其共价键为强结合键，键能比较高，低温对其影响很小，而且它的振动频率极高，常温难以对其构成威胁，不会产生热震损毁。

（3）整体性好。由于耐磨陶瓷涂料采取了双重补强措施，有的甚至采取了多种补强措施，有效地改善了材料性能，而且陶瓷材料低的膨胀系数，使其体积稳定，不可能产生裂缝，因而整体性好，另外施工为整体施工，无接缝出现，因而整体性进一步提高。

（4）环境相容性好。由于采用了耐酸和耐碱的人工合成原料，不会和矿渣发生反应，同时由于这种材料多为高温合成原料，晶体发育好，结构完整，环境温度不会对它造成大的影响，属环境惰性材料，因而对环境敏感性差。

（5）无环境污染。耐磨陶瓷涂料无机非金属材料，主要成分为硅酸盐和氧化铝，和地球岩石层成分相近，不会造成土质恶化和重金属离子污染，不会影响环境。

 由于具有上述特点，常温耐磨陶瓷涂料的耐磨性能是16Mn钢的9倍、65Mn钢的8倍、耐火浇注料的45倍。

耐磨涂料使用方法

1、检查环境温度

 施工期间，施工地点的气温须控制在5℃至40℃之间，如气温过低时，材料本身及施工区域则须加温至5℃，直到耐磨涂料涂抹完毕为止。但应避免在直接日晒或强风状况下施工，以防止耐磨涂料表面的迅速干裂。

2、对需要防磨的设备表面进行处理

（1）将要进行的防磨设备表面清理干净，采用钢刷反复擦磨至底层的骨材结构暴露形成板结体。

（2）将表面松动的物质及杂质完全清除。

（3）将已磨穿或接近磨穿的防磨部位内壁焊补好

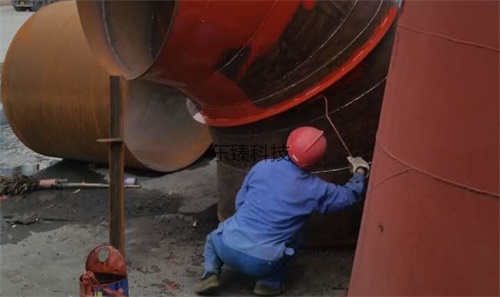

3、焊接龟甲网

在需要防磨的设备壁板上焊接规格为15＊1.5＊50mm的龟甲网，材质为：1Cr13，龟甲网采用电弧焊焊接，每个接触骨架内都要焊接，焊缝长度0.8mm。采用型号为：304焊条，（焊后除渣）。其焊点抗拉强度平均值：320Mpa抗压强度平均值：550Mpa。

 龟甲网的作用旨在使已涂抹上的耐磨涂料不致脱落，尤其是当垂直表面或施工面朝下时。需采用未经电镀和油漆的龟甲网。

4、涂料混合与搅拌

 搅拌：使用搅拌机，将干粉状的耐磨涂料、结合剂和固化剂倒入搅拌机后，加7％-10％的胶水搅拌约10分钟。此10分钟是加胶水完毕后开始计算。

5、当涂抹一个大面积区域时，有必要将其分成小区域，便于施工人员进行施工，提高施工进度。

6、检查气袋：涂抹时不时检查陶瓷砂浆，确认砂浆压入龟甲网的网孔内，并且涂层中没有气袋，因为这可能会引起涂层的脱落。

 如怀疑有气囊存在，用泥刀刮开约10х10CM的砂浆，露出龟甲网，检查是否有气袋，如果有气袋，涂抹时应该在龟甲网后面压入更多的陶瓷砂浆。

 检查完之后，在刮开的地方再次涂抹陶瓷砂浆，并且用砂浆板抹平。

7、施工注意事项

（1）耐磨陶瓷涂料一定要紧紧地压入龟甲网网孔内。

（2）施工区域必须清理干净，并按照2、3、4所述确实进行。

（3）施工应以较小范围开始涂抹，并紧紧压至龟甲网内，更重要的是，在表面干掉前，就应该在每次涂抹时便达到所要求之厚度。完工之后，可用镘刀将表面抹平，必要时则洒些水润湿。

（4）施工于水平面时，建议直接在覆盖面使用振动机，使其更均匀和紧密。但是垂直面或向下施工面，则不可使用振动机。

（5）表面完成之后，必须立即保护表面以防止迅速干化,可以用专用养护液进行处理。

（6）施工完毕后的耐磨陶瓷涂料尽可能达到3天的养护期。在养护期内，必须每天进行检查。

（7）耐磨陶瓷涂料在施工过程中及养护期内,严禁任何敲打、锤击等冲击行为。
