整个炉膛由下部螺旋水冷壁和上部垂直水冷壁构成，水系统采用集中供水，分散引入、引出方式。下部螺旋水冷壁由614根水冷壁管组成。螺旋水冷壁采用膜式全焊接结构，由钢管和扁钢制成。炉膛深度15935.7mm，宽21962.7mm，总高64500mm。与水冷壁进口集箱相连的螺旋水冷壁管在炉膛四周以23°59’的螺旋角上升至炉膛折焰角下的51513mm标高处。螺旋水冷壁节距50mm，由Φ35×7mm,材料为12Cr1MoVG的内螺纹管，以及Φ35×6.5mm,材料为12Cr1MoVG的内螺纹管和光管加扁钢焊接而成，扁钢规格为8×15mm，材料为12Cr1MoV。光管布置在炉膛进口集箱一直延伸到20673mm标高处的区域，Φ35×6.5mm内螺纹管从20673mm标高延伸到45183mm标高，Φ35×7mm内螺纹管从45183mm标高延伸到螺旋水冷壁出口。

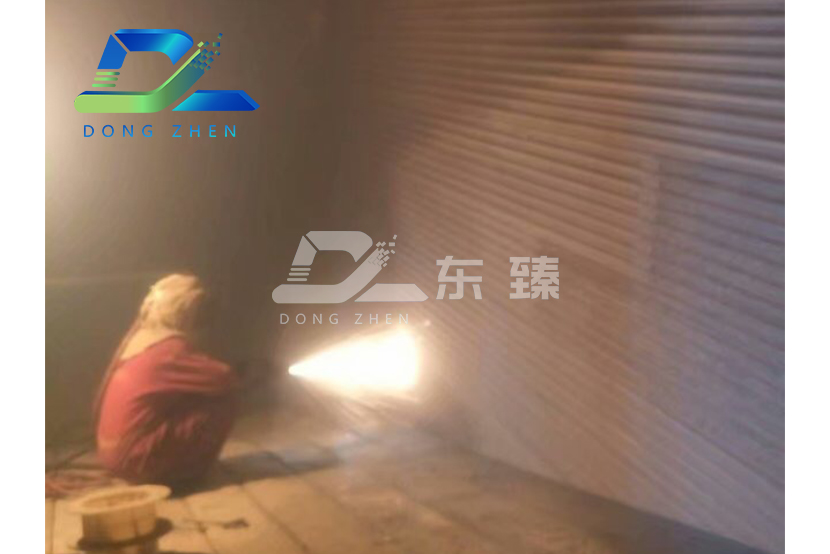

东臻生产的超音速电弧喷涂是通过采用拉伐尔喷涂，将气流的速度从亚音速提高到超音速，加强了气流对粒子的加速效果，从而提高粒子的飞行速度。粒子的速度对涂层的性能有着很大的影响，粒子速度高，粒子沉积时对基体的撞击作用就强，粒子变形充分，有利于粒子与基体、粒子与粒子之间的结合，从而大大提高涂层的结合强度和涂层的内聚强度，降低涂层的孔隙率，由于雾化的粒子细小均匀，速度高，从而能获得高质量的涂层。
