贵州地处云贵高原，地形复杂多样，高速公路大桥多跨越峡谷、江河，桥梁结构长期暴露在室外复杂环境中，面临雨水冲刷、潮气侵蚀、紫外线照射、温差变化及车辆荷载震动等多重考验，为保障大桥长效运营，本次贵州某高速公路大桥工程选用光化复合陶瓷保护带作为核心防护材料，全程做好材料供货保障，严格把控施工工艺，充分发挥材料优异特性，实现桥梁防护的高效、长效、可靠，以下围绕材料供货配套的工艺要求、适用方法及优势特点展开详细说明。

本次供货的光化复合陶瓷保护带，是一种多功能纤维增强陶瓷复合材料，以改性高分子材料为基础，辅以增强纤维，经过特殊工艺与陶瓷杂化复合制作而成，以保护带材形式呈现，主要用于桥梁二次衬砌表面防水及各类基材的抗漏防渗处理，适配贵州高速公路大桥多环境、多工况的防护需求。我司会同步提供完整的施工工艺指导，确保材料性能与施工需求高度匹配，保障工程防护质量。

一、材料供货配套施工工艺要求

结合贵州高速公路大桥的施工环境（室外露天、多阴雨天气、温差较大）、结构特点，以及光化复合陶瓷保护带的材料特性，本次供货同步明确施工工艺要求，全程指导施工单位规范操作，确保材料性能充分发挥，具体工艺要求如下：

（一）前期准备及基材处理工艺要求

1.  材料准备：供货的光化复合陶瓷保护带需存放于阴凉、干燥、避光的环境中，避免阳光直射导致提前固化，施工前由供货方与施工方共同检查材料外观，确保无破损、无褶皱、无变质，尺寸规格符合工程设计要求；配套供应的底漆、陶瓷胶泥、面漆等辅料，需与保护带性能匹配，无过期、结块现象，确保施工配套性。

2.  基材处理：这是保障防护效果的核心工序，供货方提供专项技术指导，要求施工单位对桥梁二次衬砌表面、钢构件等待防护基材进行彻底处理。首先进行打磨，清除基面渣块、起壳、疏松、凸起部分，直至露出坚固密实层，确保表面平整；随后进行清扫及吸尘，保证处理后表面清洁干燥，无灰尘、油污及其他化学介质。针对不同基材制定差异化要求：钢基材需喷砂至Sa2.5级或手动打磨至St2.0级以上，提升基材粗糙度以增强附着力；混凝土基材需确保表面平整、无松动，且已充分凝固，避免后期出现脱层、空鼓问题。

（二）底漆涂刷工艺要求

在基材处理合格后，进行底漆施工，供货方提供配套底漆及施工指导。要求根据不同基材选用对应的配套底漆，采用涂刷或喷涂方式施工，涂刷/喷涂需均匀，无气泡、无堆积、无漏涂，确保底漆完全覆盖基材表面；若基材存在凹坑、裂痕、孔洞，或基材处理时难以打磨至平整、圆弧平滑过渡的区域，需在底漆施工后，使用供货配套的底漆及陶瓷胶泥进行修补和找平，确保基材表面整体平整，为保护带粘贴奠定基础，避免因基材不平整导致防护漏洞。

（三）保护带施工工艺要求

1.  裁剪切割：根据贵州高速公路大桥待防护部位（二次衬砌表面、接缝、钢构件连接处等）的实际尺寸及形状，指导施工单位对光化复合陶瓷保护带进行裁剪或切割，裁剪过程中确保边缘整齐、无毛刺，避免裁剪偏差导致粘贴不紧密，适配桥梁不同部位的防护需求。

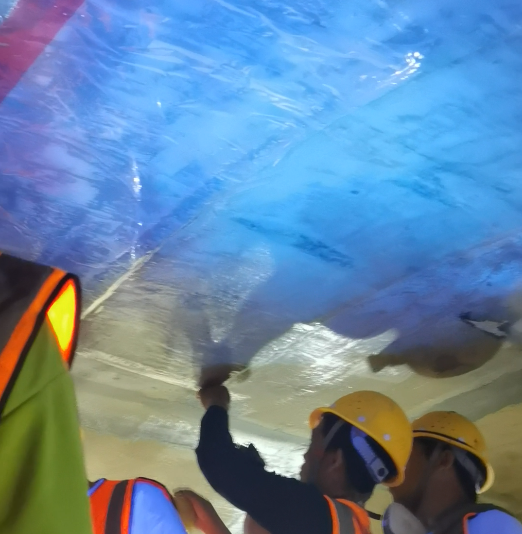

2.  粘贴施工：指导施工单位在表干的底漆上进行保护带粘贴，粘贴时一边揭开保护带表面薄膜，一边与底漆紧密贴合，均匀用力按压，排出保护带与底漆之间的空气，确保保护带与涂层完全紧密贴合，无空隙、无褶皱，保障防护的密封性。

3.  搭接施工：搭接处施工是防护的关键环节，供货方明确要求搭接长度不得少于5cm，搭接时需揭开上层薄膜（揭开长度不低于5cm），将保护带搭接按压在一起，再盖回揭开的上层薄膜并压紧，可使用专用工具滚压，使搭接处截面圆弧平滑过渡；同时要求错开相邻段间搭接口，避免搭接口在同一直线上，防止多重搭接导致的防护薄弱点，确保整体防护的连续性。

（四）固化及面漆施工工艺要求

1.  固化施工：指导施工单位在光化复合陶瓷保护带粘贴完成、固化之前，揭开表层薄膜，采用紫外灯进行固化，选用的紫外灯波长需控制在360-450nm之间，确保固化效果；固化完成后，方可进行后续面漆施工。

2.  面漆施工：在固化后的保护带上进行陶瓷复合杂化聚合面漆施工，面漆采用涂刷方式，施工时确保涂刷均匀、无漏涂、无流挂，形成完整的耐磨防护层，进一步提升保护带的耐磨损、抗紫外线能力，延长防护寿命，适配贵州室外强紫外线、多雨水冲刷的环境特点。

二、材料优势特点

本次供货的光化复合陶瓷保护带，结合贵州高速公路大桥的施工环境和防护需求，相比传统防护材料，具有显著的优势特点，同时供货服务全程适配工程需求，具体如下：

（一）材料性能优异，防护效果长效可靠

该保护带是多功能纤维增强陶瓷复合材料，以改性高分子材料为基础，辅以增强纤维，经陶瓷杂化复合特殊工艺制成，形成致密的防护层，具有优异的抗漏防渗性能，可有效抵御雨水、潮气、各类腐蚀介质的侵蚀，解决贵州多雨水、高湿度环境下桥梁的渗漏、腐蚀难题；固化后形成高强度、高附着力的防护层，耐磨、耐冲刷、抗裂、抗撞击性能突出，可承受车辆荷载震动和雨水冲刷，与基材结合紧密，无脱层、脱落风险；同时具有良好的耐紫外线、耐温差性能，可适应贵州室外强紫外线、昼夜温差大的环境，不易老化、不易开裂，使用寿命长，能为桥梁提供长效防护，大幅降低后期维修养护成本，契合大桥全生命周期防护的需求。

（二）施工便捷高效，适配大桥施工场景

材料呈保护带材形式，质量轻、柔韧性好，可根据桥梁不同部位的尺寸和形状灵活裁剪、切割，无需现场手糊、浸胶和配料，施工流程简单，仅需基材处理、底漆涂刷、保护带粘贴、固化、面漆涂刷等核心工序，施工效率高，适配贵州高速公路大桥工期紧张的施工需求；固化方式灵活，可利用太阳光紫外线自然固化，也可采用手持便携紫外灯辅助固化，不受室外环境限制，尤其适合大桥露天施工场景；施工过程无需大型设备，可在桥梁高空、狭小节点等复杂部位灵活施工，同时施工过程几乎无溶剂挥发，适配贵州生态保护相关规定。

（三）供货保障完善，服务贴心周到

本次供货严格遵循“质量优先、按需供应、全程服务”的原则，提前对接工程施工进度，合理安排材料生产、运输，确保材料按时、按量送达施工现场，避免因材料短缺影响施工进度；材料运输过程中采取避光、防潮包装，确保材料到场后性能完好；派驻专业技术人员驻场，全程提供施工工艺指导、质量监督和问题解决服务，针对贵州室外施工的特殊要求，重点指导避光、防潮施工要点，及时解决施工过程中出现的材料应用问题；同时提供完善的售后保障，确保材料应用过程中出现的问题得到及时处理，全方位保障工程防护质量，助力贵州高速公路大桥安全、长效运营。

三、供货及应用总结

本次贵州高速公路大桥光化复合陶瓷保护带材料供货，始终以工程需求为核心，严格把控材料质量，提供完善的施工工艺指导和全程服务，确保材料性能与施工工艺高度适配。通过规范的施工操作，充分发挥了光化复合陶瓷保护带防水防渗、防腐耐磨、施工便捷、适配性广的优势特点，有效解决了贵州高速公路大桥露天环境下的防护难题，为桥梁二次衬砌表面、钢构件等部位提供了长效、可靠的防护，提升了桥梁结构的安全性和耐久性。
